Installer un déstratificateur dans un grand volume

Pourquoi la chaleur reste bloquée sous la toiture

L'air chaud est moins dense que l'air froid : il monte. Dans une pièce d'habitation ordinaire, le phénomène passe inaperçu. Dans un atelier haut de plusieurs mètres, il crée des couches d'air superposées de plus en plus chaudes à mesure qu'on s'élève — c'est la stratification. Le thermostat, lui, est placé à hauteur d'homme. Pour obtenir la consigne au sol, le générateur doit donc produire beaucoup plus de chaleur que le local n'en a réellement besoin, et l'excédent s'accumule là où personne ne travaille, contre une toiture rarement bien isolée.

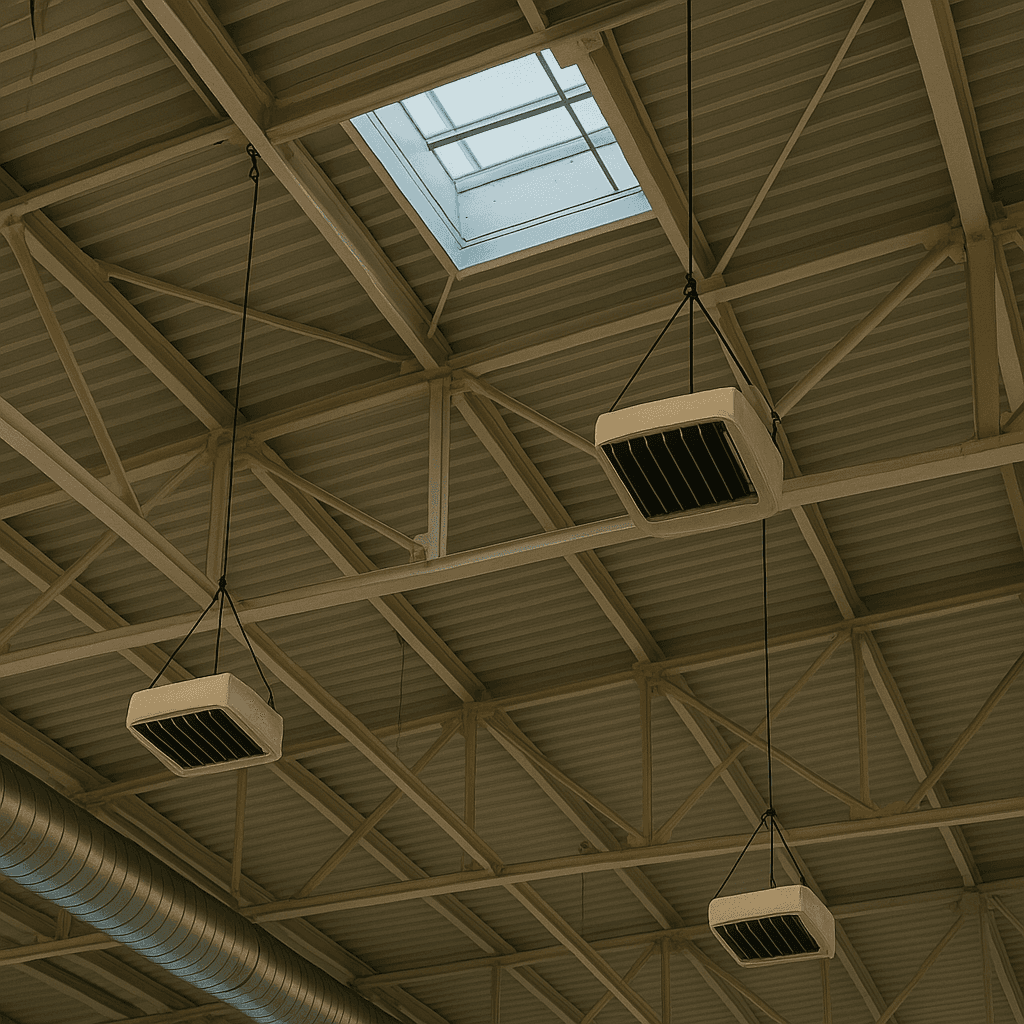

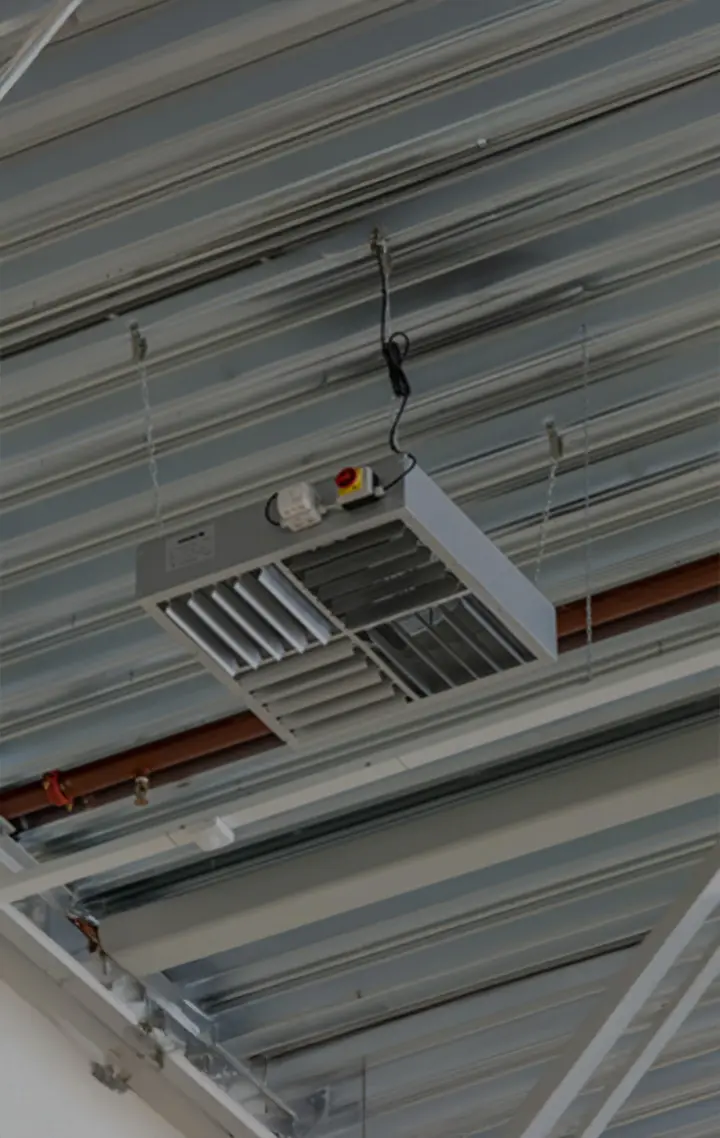

Un déstratificateur est un ventilateur fixe, installé en hauteur, qui brasse cette couche chaude vers le bas. Il ne produit aucune chaleur : il redistribue celle qui existe déjà. Deux familles d'appareils coexistent.

• Les déstratificateurs à flux vertical, soufflant vers le sol, adaptés aux locaux à toiture haute et régulière.
• Les brasseurs à grand diamètre et faible vitesse, qui déplacent un volume d'air important sans courant d'air perceptible, utilisés en gymnase et en surface de vente où le confort des occupants prime.

Le pilotage fait la moitié du résultat. Un déstratificateur asservi à deux sondes — une en zone occupée, une en hauteur — ne se déclenche que lorsque l'écart entre les deux dépasse le seuil réglé. Un appareil laissé en marche permanente consomme de l'électricité sans rien apporter, et peut même refroidir la zone occupée en mi-saison.

Les bâtiments concernés, et ceux que la fiche CEE exclut

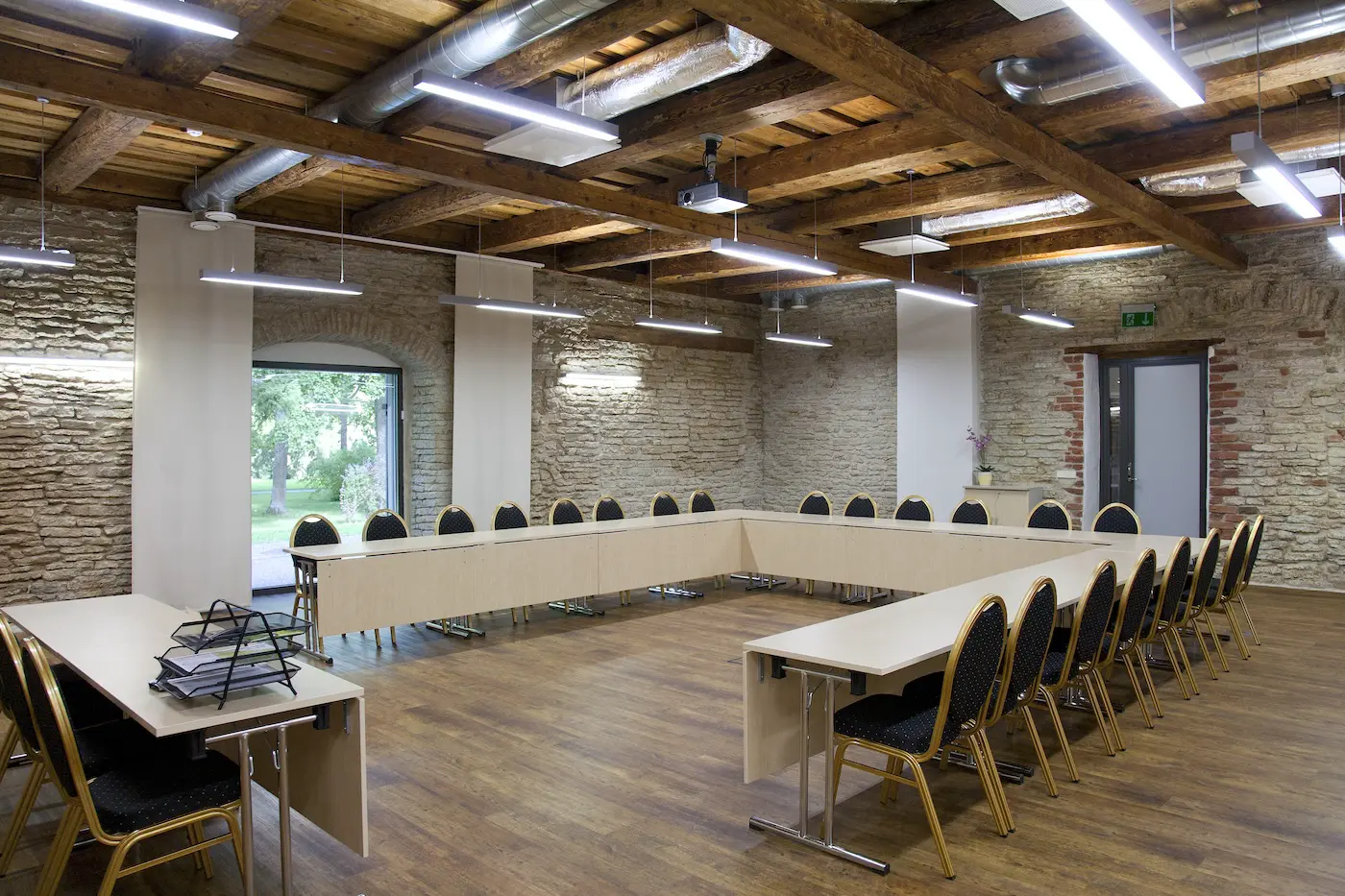

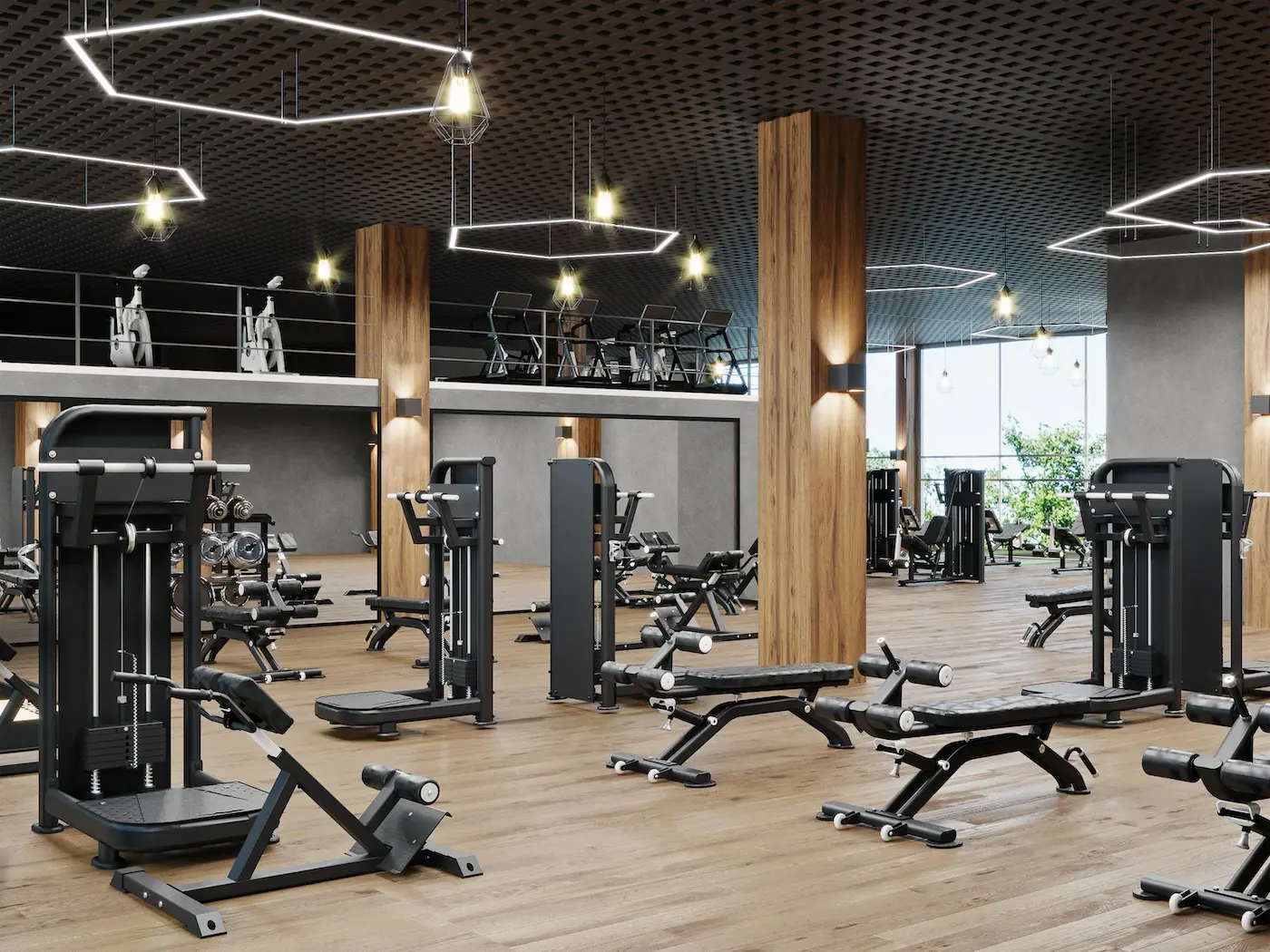

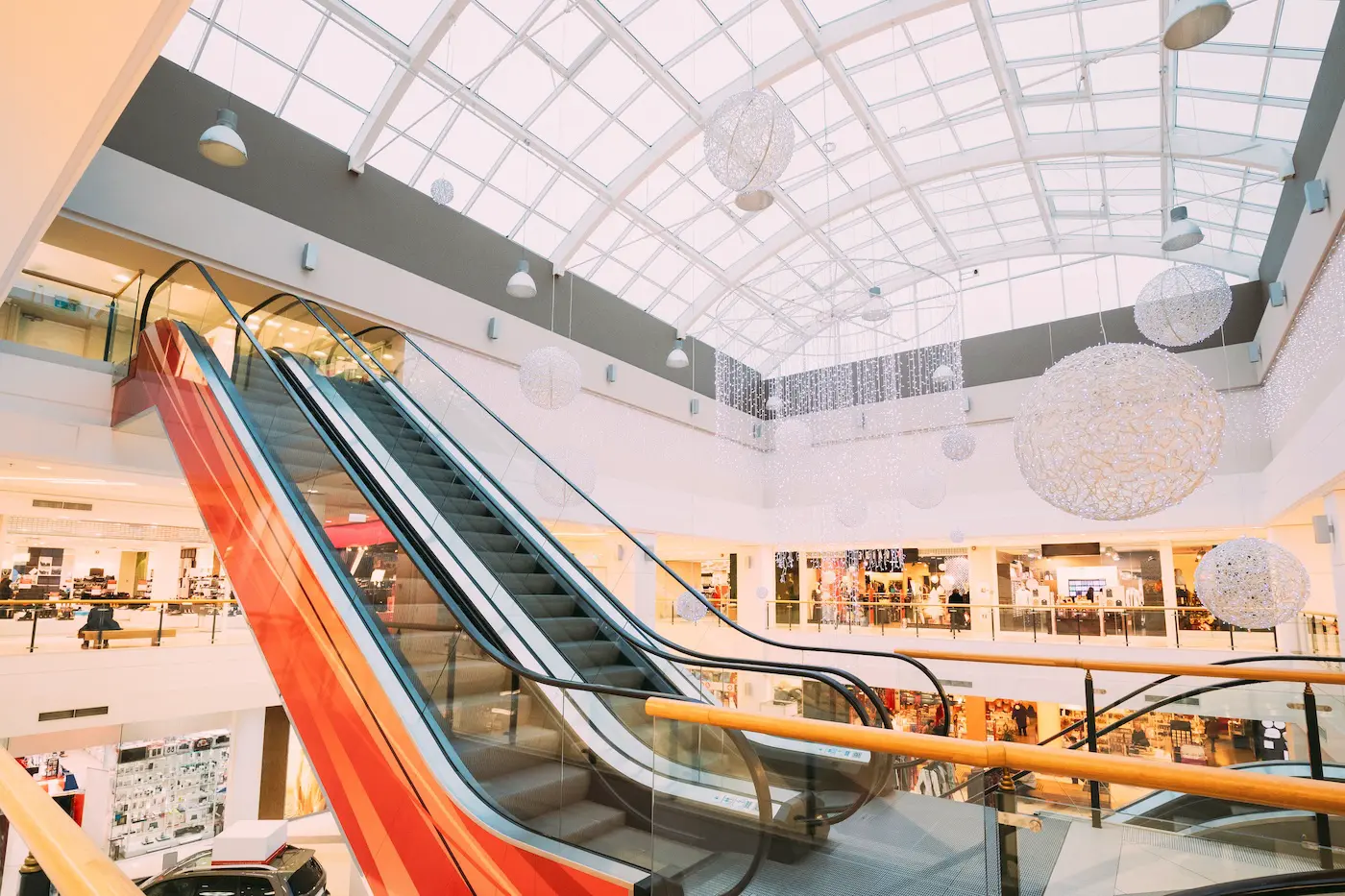

Techniquement, la déstratification s'adresse à tout local clos, chauffé, dont la hauteur sous plafond crée un écart de température vertical marqué : ateliers et sites de production, halls d'exposition, garages et carrosseries, gymnases et salles de sport, salles polyvalentes, lieux de culte, commerces de grande surface, entrepôts logistiques dont une partie est occupée en permanence.

Le financement, lui, est plus étroit que la technique. La fiche BAT-TH-142 pose trois conditions qui écartent une partie de ces bâtiments :

• Un local clos d'au moins 5 mètres sous plafond. En dessous, l'opération n'est pas éligible, même si un écart de température est mesuré.

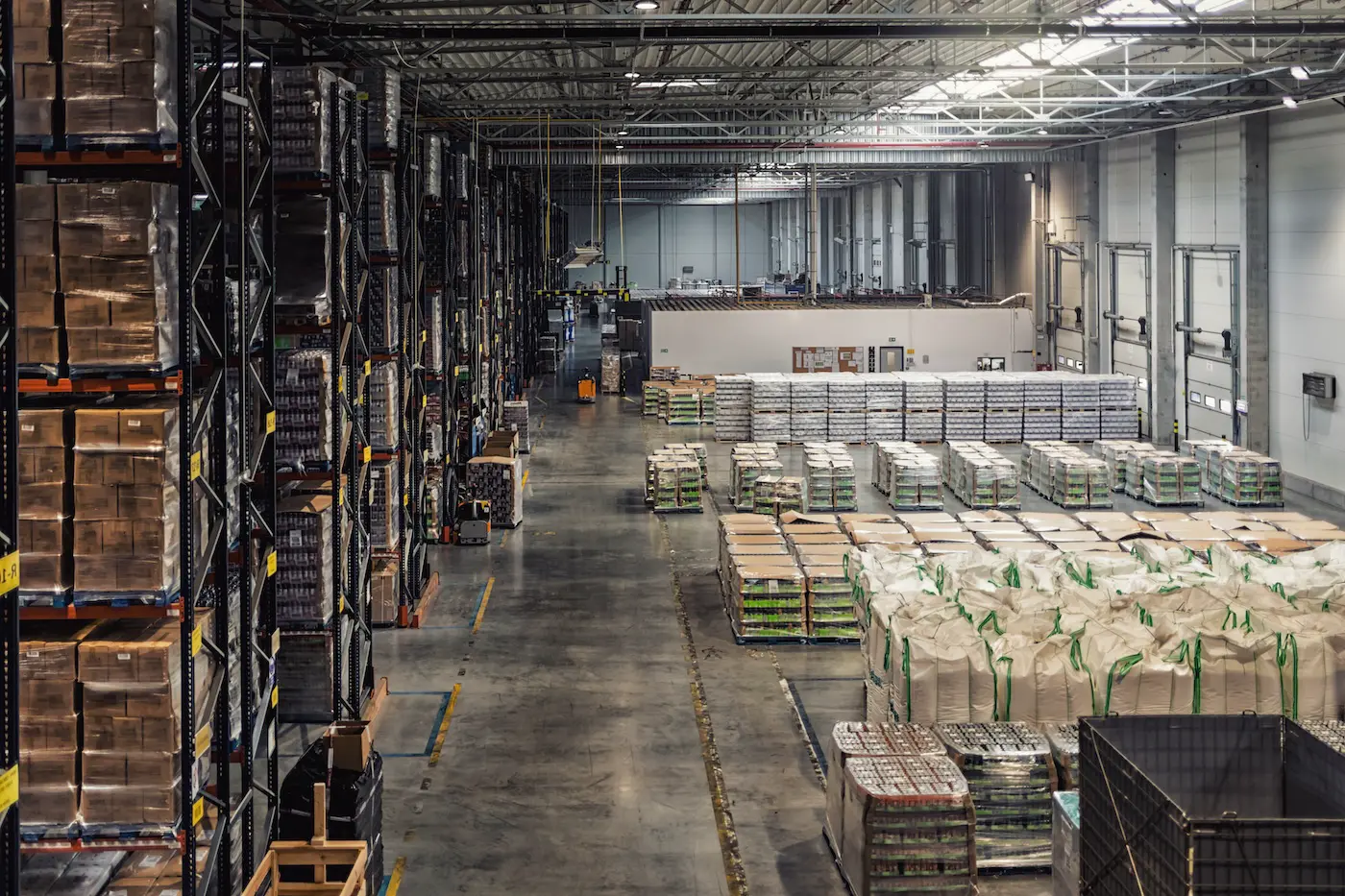

• Les locaux de stockage et les entrepôts sont exclus du champ de la fiche. C'est le point qui surprend le plus les exploitants logistiques : l'équipement fonctionne, la prime standardisée ne suit pas.
• Une consigne de chauffage inférieure à 15 °C exclut également l'opération. Un local simplement maintenu hors gel n'entre donc pas dans le dispositif.

Nous vérifions ces trois points au relevé, avant de parler financement. Un local mixte — une zone de production chauffée et une réserve maintenue hors gel — se traite parfois en deux opérations distinctes, dont une seule est valorisable.

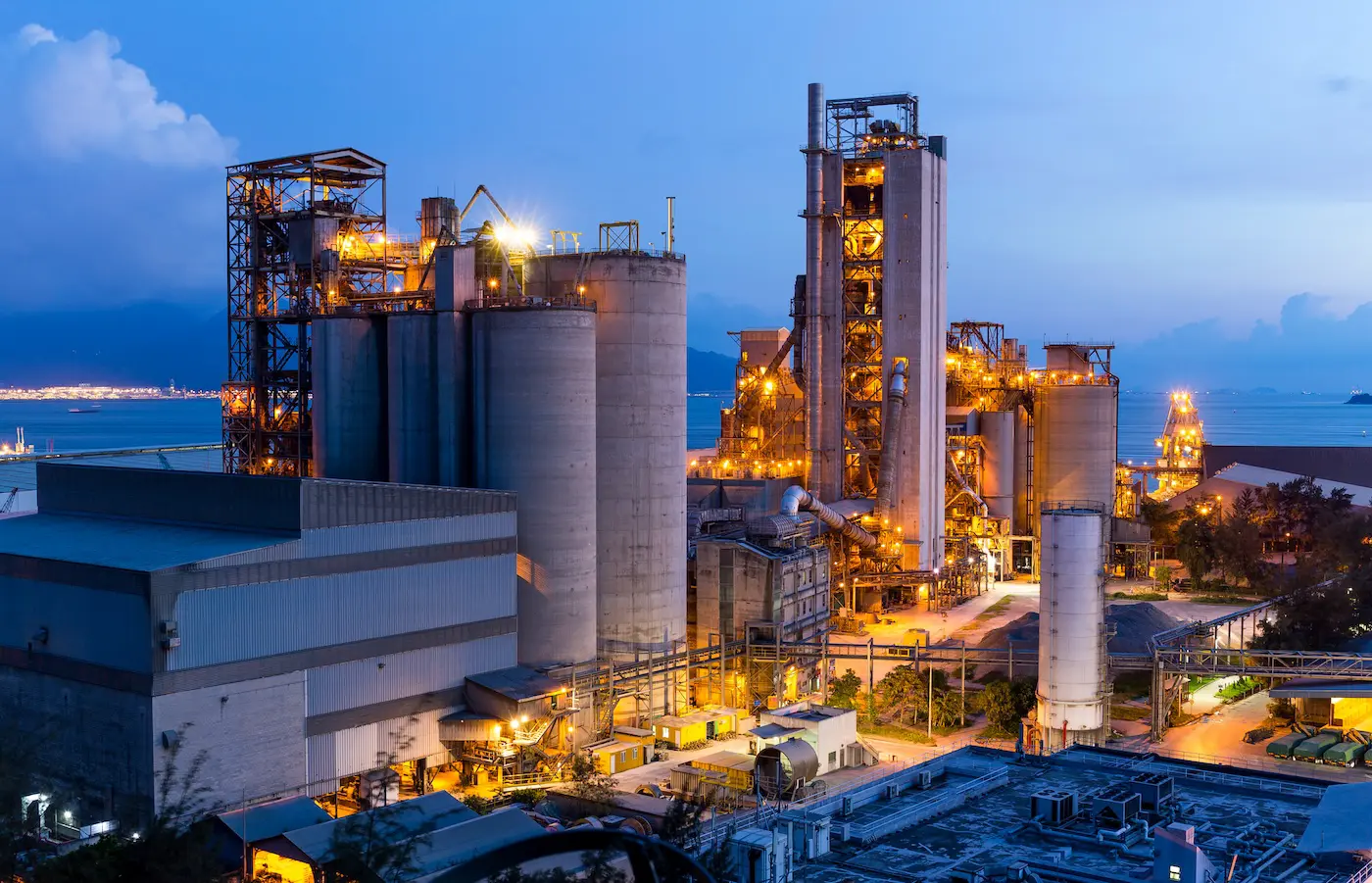

Déstratificateur industriel : atelier, hall de production, mezzanine

C'est le terrain d'origine de ces appareils, et celui où l'écart de température vertical est le plus marqué : un hall de production chauffé par aérothermes peut présenter plusieurs degrés d'écart entre le poste de travail et la sous-face de toiture. Cinq particularités distinguent un site industriel d'un gymnase ou d'une surface de vente.

• L'encombrement en hauteur. Ponts roulants, potences, racks de stockage, gaines, éclairage suspendu, lignes de vie : l'implantation se cale sur ce qui existe, et la hauteur d'accrochage est souvent imposée par le gabarit de passage du pont plutôt que par le calcul.
• Des zones aux usages différents. Un bâtiment abrite rarement une seule ambiance : production chauffée en permanence, allées de circulation, bureaux en mezzanine, réserve maintenue hors gel. Une mezzanine mérite un traitement à part, puisque l'air chaud s'y accumule alors que le volume sous dalle reste froid. On raisonne par zone, avec une régulation par zone.
• Les ouvertures fréquentes. Portes sectionnelles et quais de chargement remettent tout en cause : le brassage aide à récupérer plus vite après une ouverture, mais il ne compense pas une porte restée ouverte, et l'implantation doit éviter d'accélérer les entrées d'air froid.
• L'ambiance du local. Poussières de bois ou de meulage, brouillards d'huile, atmosphères corrosives : elles imposent un matériel adapté, un nettoyage plus fréquent des pales et des grilles, et parfois excluent purement et simplement la solution. Ce point se tranche au relevé, jamais au catalogue.
• Le type d'émetteur. Un chauffage radiatif — tubes ou panneaux rayonnants — stratifie beaucoup moins qu'un système convectif, et la fiche CEE le reconnaît en lui attribuant un volume de certificats nettement inférieur. Sur un site déjà équipé en rayonnant, le gain attendu est plus faible : il faut le dire avant de chiffrer.

Deux rappels utiles avant d'engager un budget industriel. Le premier porte sur le financement : un bâtiment de stockage ou un entrepôt reste hors du champ de la fiche, même lorsqu'il est chauffé et que la mesure démontre un écart vertical important — l'équipement s'installe alors sans prime standardisée. Le second porte sur l'exploitation : la pose se fait en hauteur, par nacelle, ce qui suppose un accès dégagé et une coordination avec la production, un arrêt technique ou une fermeture annuelle. Le raccordement électrique et le câblage des sondes représentent une part réelle du chiffrage sur un grand volume.

Les gains attendus : ce qui se mesure, ce qui ne se promet pas

Vous lirez partout « jusqu'à 30 % d'économies de chauffage ». Ce chiffre circule dans les documentations de fabricants et d'installateurs ; nous n'avons trouvé aucune publication publique de l'ADEME ou d'un organisme officiel qui le chiffre ainsi. Nous ne le reprenons donc pas, et nous vous conseillons de demander sa source à quiconque vous l'annonce.

Ce qui est établi, en revanche, tient en une phrase : moins l'écart de température est grand entre le sol et le plafond, moins le générateur travaille pour tenir la consigne en zone occupée. Trois grandeurs se mesurent réellement sur un site, avant et après :

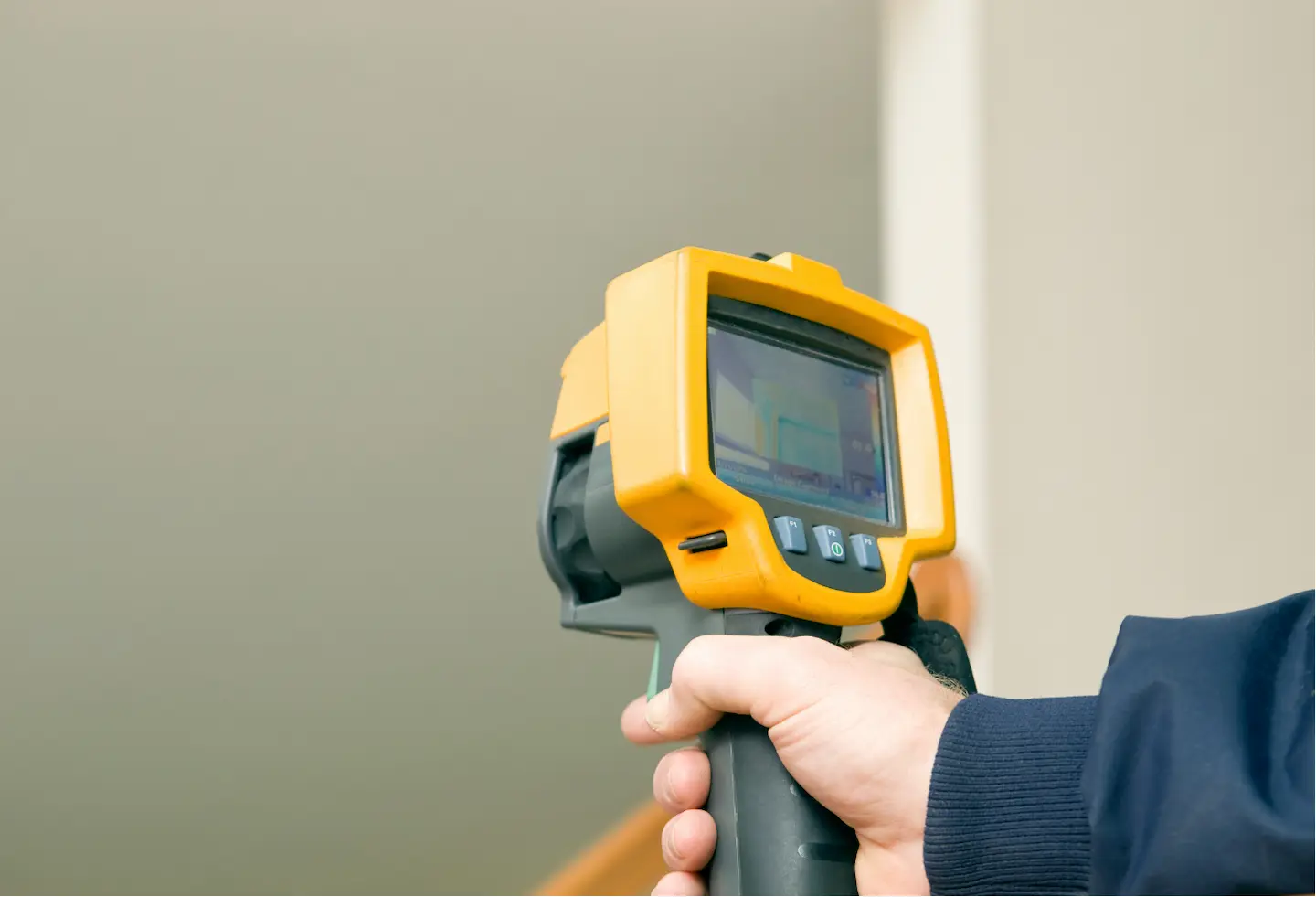

• L'écart vertical de température, relevé par deux sondes sur une semaine représentative. C'est l'indicateur le plus honnête : il montre le potentiel avant travaux et le résultat après.
• Le temps de remise en température le matin, ou après une ouverture prolongée des portes sectionnelles.
• La consommation du générateur, corrigée des degrés-jours unifiés de la période, faute de quoi la comparaison d'un hiver à l'autre n'a aucune valeur.

Le gain dépend de quatre paramètres propres à votre bâtiment : la hauteur, la qualité de l'isolation en toiture, le type d'émetteur (un système radiatif chauffe les surfaces plutôt que l'air, et stratifie donc moins qu'un aérotherme convectif) et la fréquence d'ouverture des accès. C'est pourquoi l'étude de dimensionnement n'est pas une formalité administrative : c'est elle qui produit le chiffre applicable à votre cas.

Dimensionner et poser une installation

La fiche CEE impose que le dimensionnement soit réalisé par un bureau d'études qualifié — qualifications OPQIBI 1327 ou 1905, ou intervention conforme aux référentiels NF X 50-091 et NF EN 16247 — et que l'installateur dispose d'une assurance responsabilité civile décennale. Cette étude détermine :

• le nombre d'appareils et leur implantation, en fonction du volume à traiter et des obstacles (ponts roulants, racks, éclairage suspendu, gaines) ;
• le débit de brassage nécessaire pour homogénéiser la zone sans créer de courant d'air gênant au poste de travail ;
• la hauteur d'accrochage et l'orientation des flux, qui conditionnent le résultat autant que le matériel lui-même ;
• la régulation : seuils d'écart, sondes, intégration à une gestion technique existante.

La pose se fait en hauteur, avec nacelle, et s'organise en général hors production ou pendant une fermeture. Sur un gymnase ou un commerce, nous calons le planning sur les créneaux d'inoccupation. Le raccordement électrique et l'ajout des sondes représentent souvent une part non négligeable du chiffrage : les oublier dans un devis concurrent est un signal à retenir.

Le financement par la fiche CEE BAT-TH-142

L'opération est valorisée en kWh cumac par kilowatt de puissance nominale du système de chauffage du local déstratifié. Deux barèmes, selon la nature de l'émetteur, et un coefficient par zone climatique :

Trois remarques pour lire ce tableau correctement. D'abord, le volume dépend de la puissance du générateur, pas du nombre de déstratificateurs posés : suréquiper un local n'augmente pas la prime. Ensuite, un chauffage radiatif — panneaux ou tubes rayonnants — donne un volume environ trois fois inférieur à un chauffage convectif, ce qui est logique puisqu'il stratifie moins. Enfin, ces kWh cumac ne sont pas des euros.

Aucun texte ne fixe le prix du kWh cumac : il est négocié avec un fournisseur d'énergie soumis à une obligation d'économies d'énergie, ou avec son délégataire. Nous sollicitons cette offre pendant l'étude et nous vous la remettons avec le chiffrage, avant toute signature. Aucune bonification de type Coup de pouce n'est prévue pour cette opération : elle ne remplace pas un générateur fossile. Un déstratificateur ne sera donc jamais financé en totalité par la prime, et la fiche s'applique aux opérations engagées avant le 1er août 2030.

Deux prestations voisines complètent souvent le même site : le calorifugeage des réseaux de la chaufferie, et le traitement de l'air humide sous serre pour les exploitations agricoles.

Entretien, suivi et vérification du résultat

Un déstratificateur demande peu : dépoussiérage des pales et des grilles une fois par an, contrôle du serrage des fixations, vérification des sondes et des seuils de régulation. C'est ce dernier point qui pose problème dans la durée. Nous voyons régulièrement des installations neutralisées par un réglage modifié un hiver, jamais remis en place ensuite : l'appareil tourne, la consigne n'a pas bougé, l'économie a disparu.

Nous laissons donc à l'exploitant une fiche de réglage écrite — seuils d'écart, plages horaires, comportement attendu — et nous revenons relever les températures après une période de chauffe complète. C'est la seule façon de vérifier que le gain estimé par l'étude s'est matérialisé.
